变频无负压供水设备

变频无负压供水设备适用范围：新建、改建、扩建住宅楼，办公楼、宾馆、饭店等公共建筑生活用水。

变频无负压供水设备应用场所

1. 适用地域范围：适用于城市管网压力较充足的地区加压给水;

2. 适用工程类型：工矿企业的生产、生活用水、自来水厂的大型给水中间加压泵站;

3. 适用工程部位：给水二次加压系统;

4. 其它适用范围：新建、改建、扩建住宅楼，办公楼、宾馆、饭店等公共建筑生活用水;

5. 使用单位类型：设计单位、施工单位、监理单位。

变频无负压供水设备产品概述：

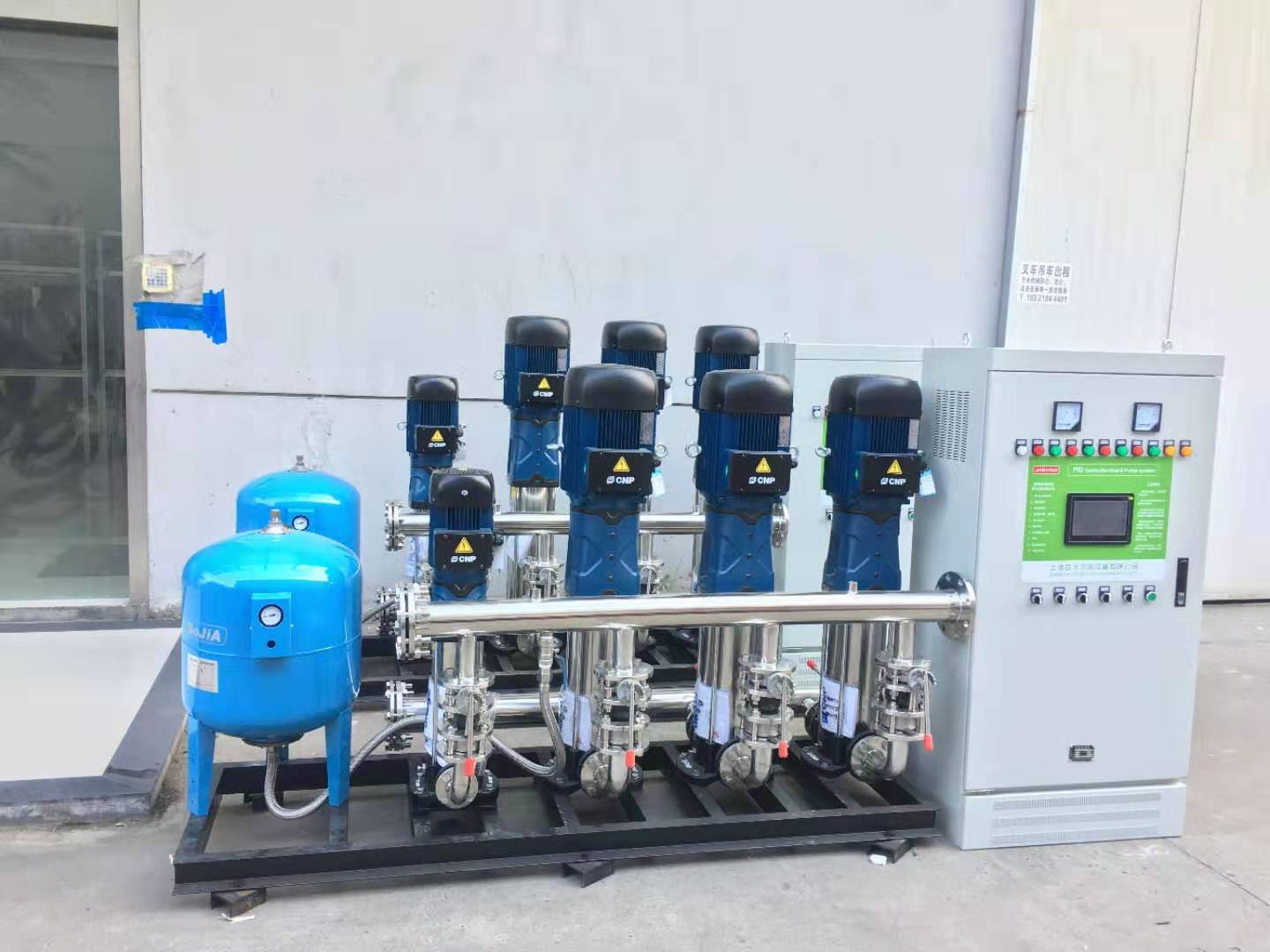

传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，有压力的水进入不池后变成了零，造成大量的能源白白浪费。XYWWG变频调速无负压供水设备，是我公司专业技术人员在气压给水设备的基础上开发一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期。GTGW变频调速无负压供水设备由智能型变频控制柜、稳流罐、水泵机组 、议表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。

变频无负压供水设备产品用途：

XYWWG系列变频调速无负压供水设备可作生活供水，也可作消防供水用，可配置任意型号的水泵，当设备用于消防时，宜配备消防专用水泵。

四、产品优点:

1.节能（更省电）

无环境污染，更省电，比一般的供水设备节能30%以上。

2.稳定可靠

采用丹麦格兰富或南方水泵，低压电器采用施耐德电器。采用多台水泵运行，单台出现故障时不影响正常供水。

3.智能控制

全自动智能运行，无需人员管理，节约成本，省心省力，控制核心采用ABB变频器和施耐德PLC控制。

4.灵活方便

设备小巧，安装方便，维护方便。

5.环保

采用奥氏体不锈钢SUS304食品级材质，无二次污染，无需清洗，达到能直接饮用的卫生要求。

变频无负压供水设备设备介绍

1.是将自来水管道供水系统中使用的水箱和水泵等联为一体，使水泵、控制柜、无负压装置等设备置于水箱中，通过水箱隔板使设备与水箱中的水隔离。由于水泵放置在水箱内大大减少了设备的噪音。

2、变频泵进水口与无负压装置和无负压时水装置连接。压力充足时，无负压装置自动开启，直接由市政管网供水，经过加压泵实现叠加增压给用户供水。当无负城市装置探测到市政管网压力下降时，无负压进水装置立即启动，无负压装置关闭。此时用户管道直接由加压泵从水箱内抽水补压，确保用户管道的压力充足。

3、无负压变频供水设备水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于一定液位时，再打开电磁阀从管网中放水，此时保证取水口一定的压力，此措施一可以避开高峰用水，起调峰作用，二是避免了普通水箱的零压力泄水，对管网压力是一个很好的保护作用。

4、此成套设备中水箱、水泵、管路及阀门等涉水材料均采用食品级不锈钢材料，不会对自来水产生二次污染，同时该设备设置智循环系统，每6个小时自动以水箱取水使用，以保证水箱的水质新鲜，卫生环保。

变频无负压供水设备安装要求：

1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

3、排出管路如装逆止阀应装在闸阀的外面。

4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。

5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体

6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

变频无负压供水设备安装与调试

1、现场的基础尺寸应按我公司提供的基础图施工，其位置与标高应附合工程设计与水利要求；在二次浇灌水泥浆时，应满足水平要求，其纵横水平度应不超过0.1%.

2、设备安装就位后，应对所有紧固件进行紧固，仔细检查设备是否有跑、冒水滴现象，避免由于运输震动而导致漏水问题。

3、电源进线要求为三相五线制，电压要求AC380，±10%，电源进线端若有漏电保护开关，则漏电电流一定要大于500MA，否则在变频运行时，用户空开会跳闸（因为变频器是一个由多种器件组成的功率元件）。

4、设备通电后，先手动状态设机，调校各泵的正反转；如果是反转则对应换其输入两相电源即可，若在变频时反转，则将变频器参数1003改为1或2进行切换（ABB变频）。

5、在调自动时，应注意三种保护器的对应号码接线，罐底漏水保护开关正常为：有水断开，无水闭合状态，在接线前，用万用表检测。

6、设备参数全中文数字化，在设值时，应注意自来水进水低取保护值与变频器加速时间，休眠时间，定时切泵时间，切泵正负差，出厂时均已设好，若在现场有特别果求时，请咨询我司技术部。
